在市場上，齒輪和齒條傳動質量6或Q6是最常見的，但這種質量究竟是什么呢？

這似乎因供應商而差異。所有供應商唯一的共同點就是每米的長度偏差！例如，如果您訂購質量為6的齒輪和齒條，則不知道您將接受哪種熱處理和硬度。因為硬度是測量切向力，所以這個事實通常比精度更重要。質量為6的Apex Dynamics小齒輪齒條有不同版本，我們在本文中向您解釋。

如果您想了解所有規格，可以在下載中心的目錄里查看。包括技術規格，如直線度，精確壓力角和斜齒角β，低單節距誤差，剛度/材料硬度，表面硬度，表面粗糙度和退磁規格。

Apex Dynamics將質量等級6定義為每齒偏差<8 um; 總偏差<34μm/ m，斜角偏差<10μm。我們在市場上的同事有時會使用總偏差項，例如<15 um / 300 mm或“位置精度：1”。因此很難將機架相互比較！

Apex Dynamics擁有以下質量的精密齒輪齒條：

品質6

具有以下特征的最高標準：

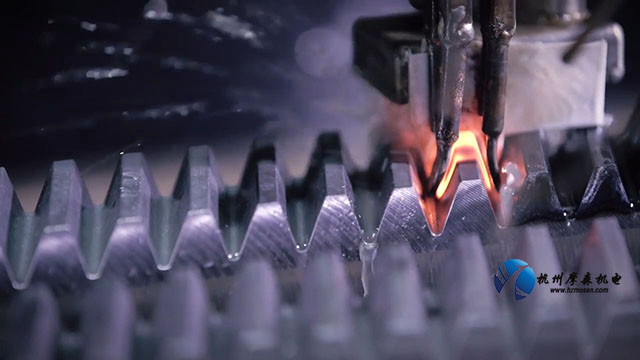

• 牙齒連續感應硬化和磨削

• 各方面都削尖了

• 模塊2至8,870 N的切向或進給力

• 最長可達2米




例如，它用于高端加工中心，門式和彎曲機。所有高精度應用都具有高扭矩和相對較高的動態性能。

由于這些機架經過大量處理，并且對于某些應用不是必需的，我們有許多替代方案具有相同的準確性但具有不同的處理方式：

特定應用質量6齒條版本

這些版本專門針對特定應用或情況量身定制：

• 質量6M（各方銑削）

• 質量A（帶有直線導軌的安裝孔）

• 優質6C（碳鋼）

質量6M（銑邊）

使用這種類型的齒條，齒被磨削，但是其他側面被銑削而不是磨削。齒條的精度是相同的，但是由于銑削，表面粗糙度稍高。這與滿足目錄中列出的平行度和垂直度公差的可能性有關。

模塊2處的切向或進給力也高達8.870 N.

質量6A（帶有直線導軌的安裝孔）

這種類型的齒條具有安裝孔，用于相對于齒旋轉90度或180度的線性引導件。直接安裝導軌可確保實現最高精度，并且可以非常快速地完成系統調整。實際上，這是機架“質量6”，帶有額外的安裝孔。

優質6C（碳鋼）

與我們在這個質量等級的其他機架不同，這個機架沒有硬化，但是牙齒已被磨削。因此，m = 2時的切向力或進給力高達1940Nm。這種類型的長度可達1米，例如用于激光切割機和其他具有較低扭矩和較低動態的應用，但必須準確。

選擇優質的6級齒輪齒條

最大的危險是，例如，基于價格，您可以為您的應用選擇錯誤的質量等級機架。如果將標準6與6C進行比較，則精度相同，而6C則便宜很多。但不同的是扭矩，標準質量6可以處理高出4倍的扭矩！因此，您必須了解對您的應用非常重要的所有規格。

我們很樂意幫助您選擇適合您應用的齒輪齒條方案。我們為您提供有關線性驅動器的建議以及公差和規格的所有見解。Apex Dynamics以其短而可靠的交貨時間而聞名于市場，也適用于貨架和小齒輪。
