在至少兩個金屬零件一起工作的動力傳動系統中，需要適當?shù)臐?rùn)滑。其主要目的是保護零件免受腐蝕，在工作方向動態變化期間金屬-金屬碰撞，并減少由于摩擦而造成的磨損，從而延長其使用壽命。這種系統的一個例子是小齒輪-齒條組合。適當?shù)臐?rùn)滑使其可以長期無故障運行。但是，必須正確執行。潤滑劑不能太少或太多。在現代數控機床中，所謂的 連接到控制器的自動潤滑系統。控制器在適當?shù)臅r(shí)間間隔內向潤滑系統發出信號，當他要給正確劑量的潤滑劑時。對于車輪和齒條，潤滑劑的供應量取決于齒模和齒輪相對于齒條運動的線速度。這種關系顯示在下表中。

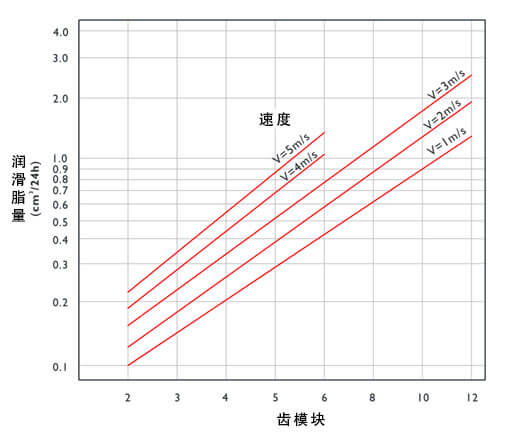

從圖表中可以很容易地看出，對于M = 2齒模塊的鋼帶，其行進速度最高為5 m / s，每24小時運行僅需要約0.23 cm3的潤滑脂。如您所見，潤滑劑的這個值可確保小齒輪-齒條系統正確運行。

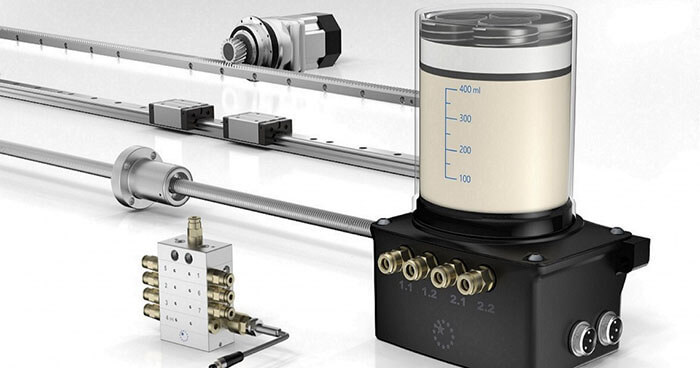

Apex Dynamics向客戶提供齒條和小齒輪，并以自動潤滑系統的形式提供完整的解決方案。該系統包括一個潤滑泵，分配器，軟管，連接器和一個聚氨酯制成的齒輪，通過該齒輪可以薄薄地分布潤滑劑。

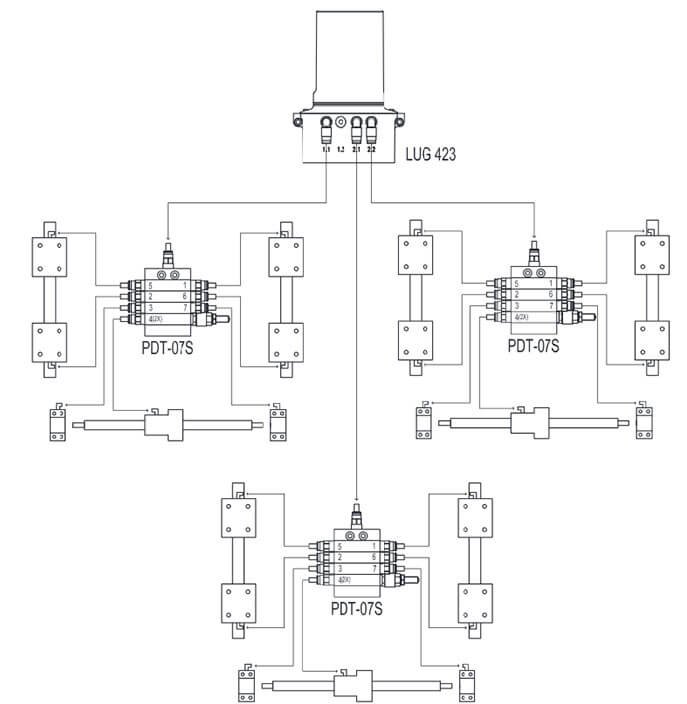

潤滑系統架構的示例如下所示。
